DB0FGB, 10m-D-Star HotSpot & 2m APRS I-Gate-Digipeater auf dem Schneeberg im Lks. Wunsiedel im Fichtelgebirge

aus DF0WUN wurde DB0FGB !
10m D-Star HotSpot <> DB0FGB

Die beste Darstellung dieser Seiten ist mit der Aufloesung 1280 x 1024 moeglich !
Bitte die einzelnen Bilder anklicken um genauere Details zu erhalten !

Artikel aus der CQDL 4-2012
Bitte ins Bild klicken !

29 MHz-TRX
FT-857

YAESU FT-857R

10m-Antenne

SOLARCON A-99

D-STAR-MODEM

DV-RPTR V2

BananaPI

fuer IRCDDB-Gateway

D-Star Relaiskarte:

Technische Daten:

Standort:	Schneeberg im Fichtelgebirge, JO50WB
	Breitengrad 50°03'08" N - Laengengrad 11°51'17" O
Kanal : KW3	Eingabe : 29,220 MHz
	Ausgabe: 29,220 MHz
Sendeleistung :	30 Watt nach Tiefpassfilter
RX/TX Antenne :	SOLARCON ANTRON-99 <> λ/2 (Gain = 3 dBi) (ca. 65m ueber Grund, 1100m ueber NN)
Besonderheiten :	DCS-Nummer 22405 (DTMF-Code für "CallSignRouting") HotSpot kann direkt connectet werden !
	- hier aktuelle D-Star-Liste für DL -
	Seit heute den 30. 08.2014 ist der HotSpot bei ircDDB angemeldet, bitte aufs ICON klicken.
Verantwortlicher :	DL3NDS, Hans-Juergen Gebhardt - Postfach 334 - D-95622 Wunsiedel
eMail:	dl3nds (at) kabelmail.de

Aktuelles :	- Der 10m-D-Star-HotSpot ist normal mit dem DCS-Raum Deutschland (D103) verbunden, er kann aber zu jederzeit in einen anderen DCS-Raum, sowie zu den REF-Räumen verlinkt werden ! -
*	letzte Aktualisierung am Samstag den 22. Juni 2019

2m APRS-I-Gate Digipeater DB0FGB

Parameter für PicoAPRS TRX optimiert !

Standort:	Schneeberg im Fichtelgebirge, JO50WB
Koordinaten:	Breitengrad 50°03'08" N - Laengengrad 11°51'17" O
Kanal : APRS	Eingabe und Ausgabe : 144.800 MHz
RX:	Kenwood TM-271E
TX:	Kenwood TM-271E mit 12 Watt
Antennenkoppler:	- beide Antennen sind mit KATHREIN K627021 - 3dB Antennenkoppler zusammen geschaltet -
Kathrein K6226301:	- Dummyload sitzt am 4. Anschluß des Kopplers. Es verhindert bei Fehlanpassung Schaeden am Sender. -
Antennen :	2 x SIRIO GP-6E (2 x 5/8λ) (Gain VHF = 3,8 dBD) - ca. 1080 m ueber NN (45m ueber Grund)
Modem:	APRS-Standalone Network I-Gate von DG3FAT

APRS-Infos DB0FGB:	Infos: 1. APRS.FI 2. DB0ANF-DigiUsers 3. APRS Direct
Besonderheiten :	- die beiden SIRIO-Antennen sind ueber einen KATHREIN K627021 Antennenkoppler für RX und TX zusammengeschaltet ! -
	Die Daten werden ins Internet weitergeleitet.

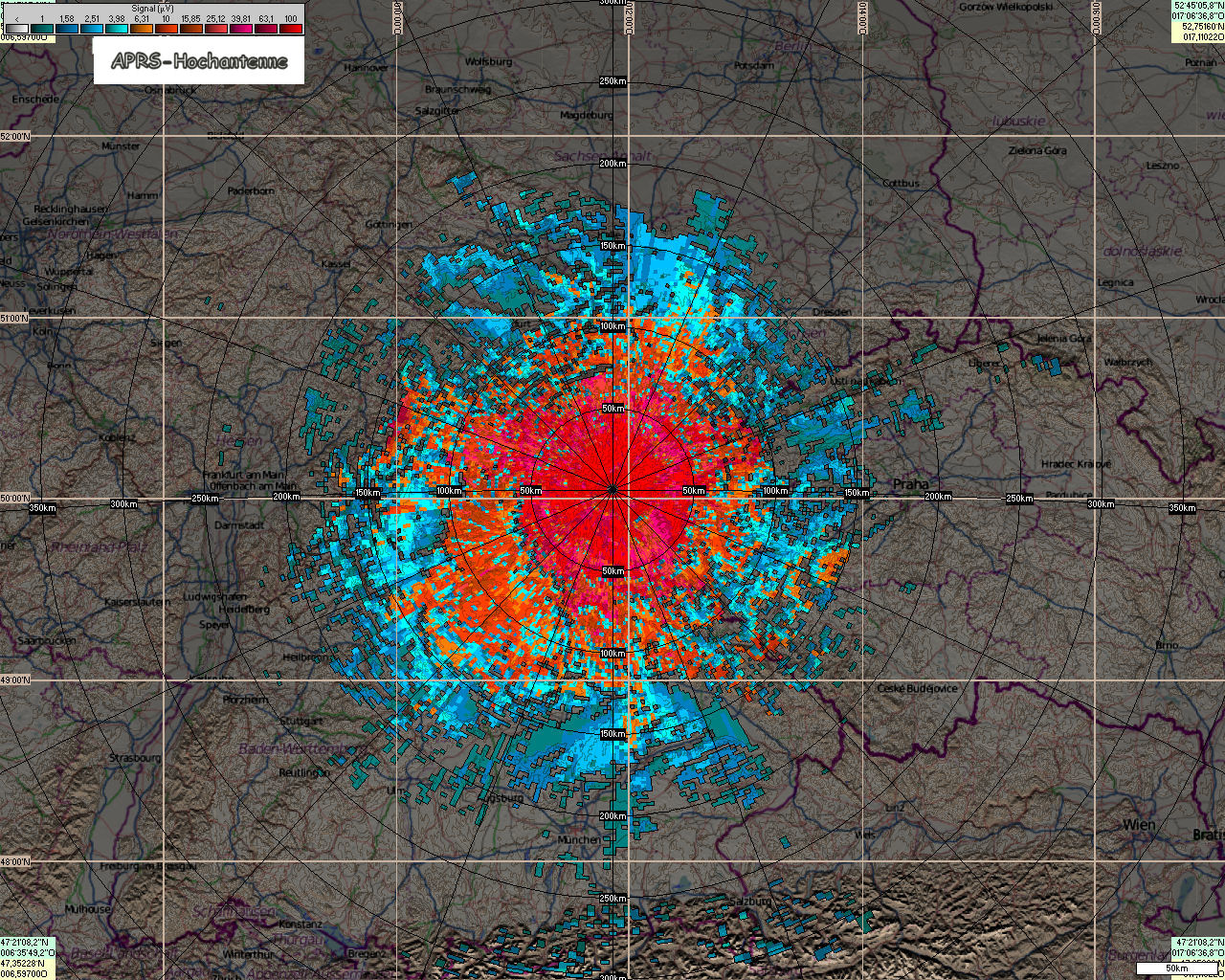

Einzugsbereich/Mobil:	Nord-Sued: Erfurt bis Regensburg & Ost-West: Wasserkuppe (Hessen) - Pilzen (CZ)
Einzugsbereich/Station:	Nord-Sued: Erfurt bis Ingoldstadt/Landshut & Ost-West: Aschaffenburg - Pilzen (CZ)
Betreiber:	DL3NDS, Hans-Juergen Gebhardt <> Postfach 334 <> D-95622 Wunsiedel
eMail:	dl3nds (at) kabelmail.de
Aktuelles :	APRS-Digi im Normalbetrieb
	letzte Aktualisierung am Mittwoch den 17. April 2019
